So. Nun kommt die schöne Jahreszeit und ich kann mich weiter um den Garten kümmern. Die Unterverteilung ist ja schon montiert, aber jetzt rüste ich ein paar Funktionen nach:
- Ich habe ein Gartentor gebaut und möchte erfassen ob es offen oder geschlossen ist
- Möchte ich meinen Unterstand im Garten mit Steckdosen ausstatten, die per Schlüsselschalter aktiviert werden können
- Anschluss der Parkplatzbeleuchtung
- Anschluss der Led-Ambiente-Beleuchtung

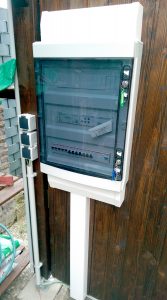

So sieht die Verteilung aktuell aus.

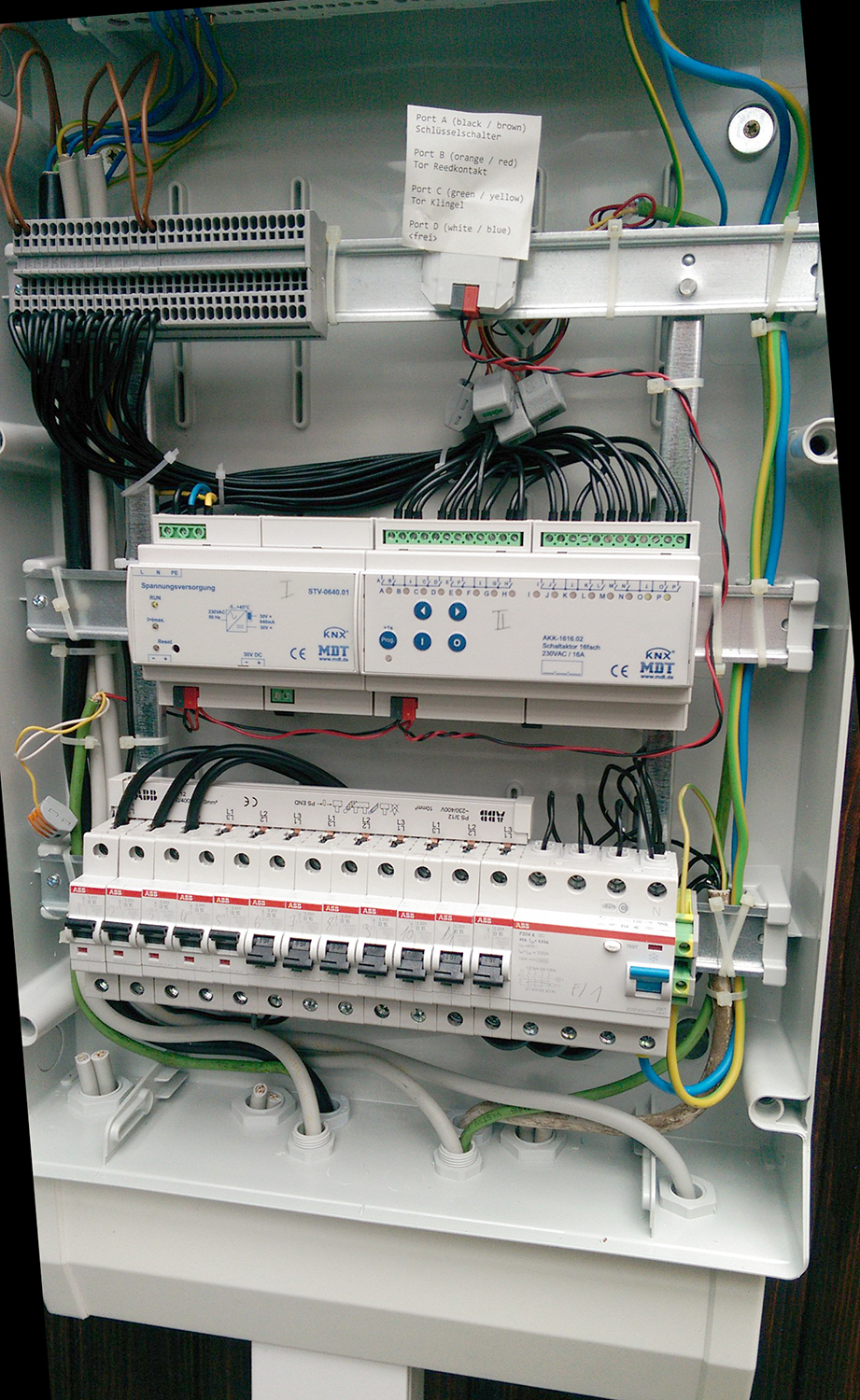

Die Kabel sind also drin und die ersten Verbraucher sind am Aktor angeschlossen.
Die Parkplatzbeleuchtung wird vom sowieso vorhandenen Bewegungsmelder mit geschaltet. Dazu habe ich in die Programmierung des Melders einfach nur den zweiten Aktor hinzugefügt, und schon geht der LED-Fluter mit an und aus. (Punkt 3)
Dann habe ich 4 Außenleuchten gekauft und rund ums Haus platziert. Diese sind parallel geschaltet und das Erdkabel der Lampen ist in der Verteilung aufgelegt. Dann noch schnell den Aktor angeschlossen, die Sicherung hoch gedrückt und schon leuchtet es Abends gemütlich rund ums ganze Haus. (Punkt 4)
Diese Verbaucher sind oben links an den Klemmen angeschlossen. Alle Aktorausgänge hatte ich ja zuvor mit diesen Klemmen verbunden. So bleibt es schön übersichtlich.
Punkt 2 (die Steckdosen) war etwas trickreicher. Ich wollte natürlich endlich mal Strom am Unterstand haben, möchte aber nicht das diese ständing unter Spannung stehen (meine Paranoia lässt grüßen). Natürlich hätte ich jetzt einen teuren Schlüsselschalter kaufen können (um die 100,- € habe ich gesehen) und die Phase damit unterbrechen / verbinden können. Allerdings erschien mir das nicht “cool” genug.
Vor allem wollte ich aber auch, dass die Steckdosen – wie alles andere auch – über den Bus geschaltet werden können und somit auch über das Handy usw. bedienbar sind.

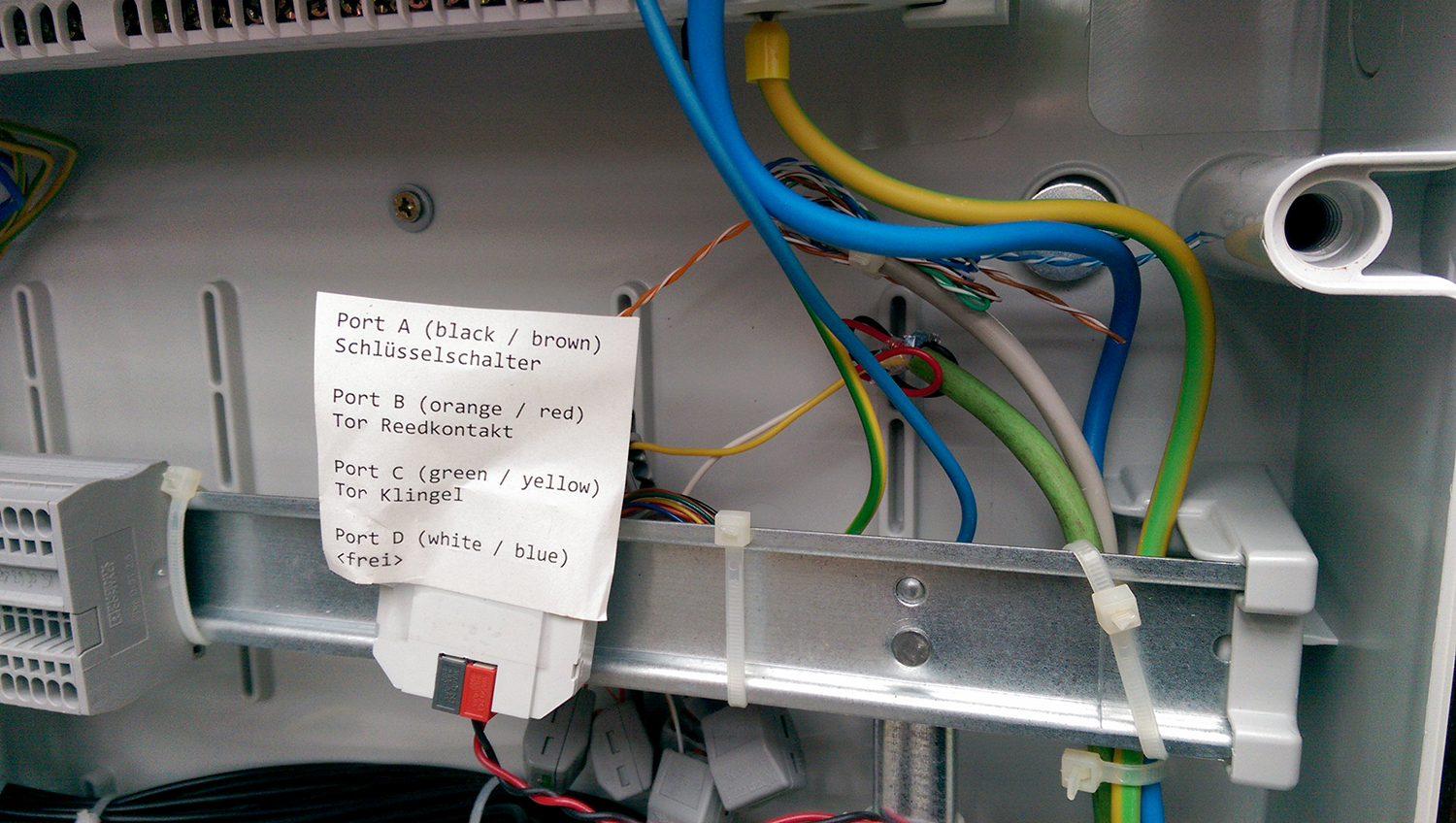

Ich habe mir also einen 4-Fach Schalteingang (MDT BE-04001.01) zugelegt, diesen direkt programmiert und beschriftet. (es geht nichts über Dokumentation ! 😉 )

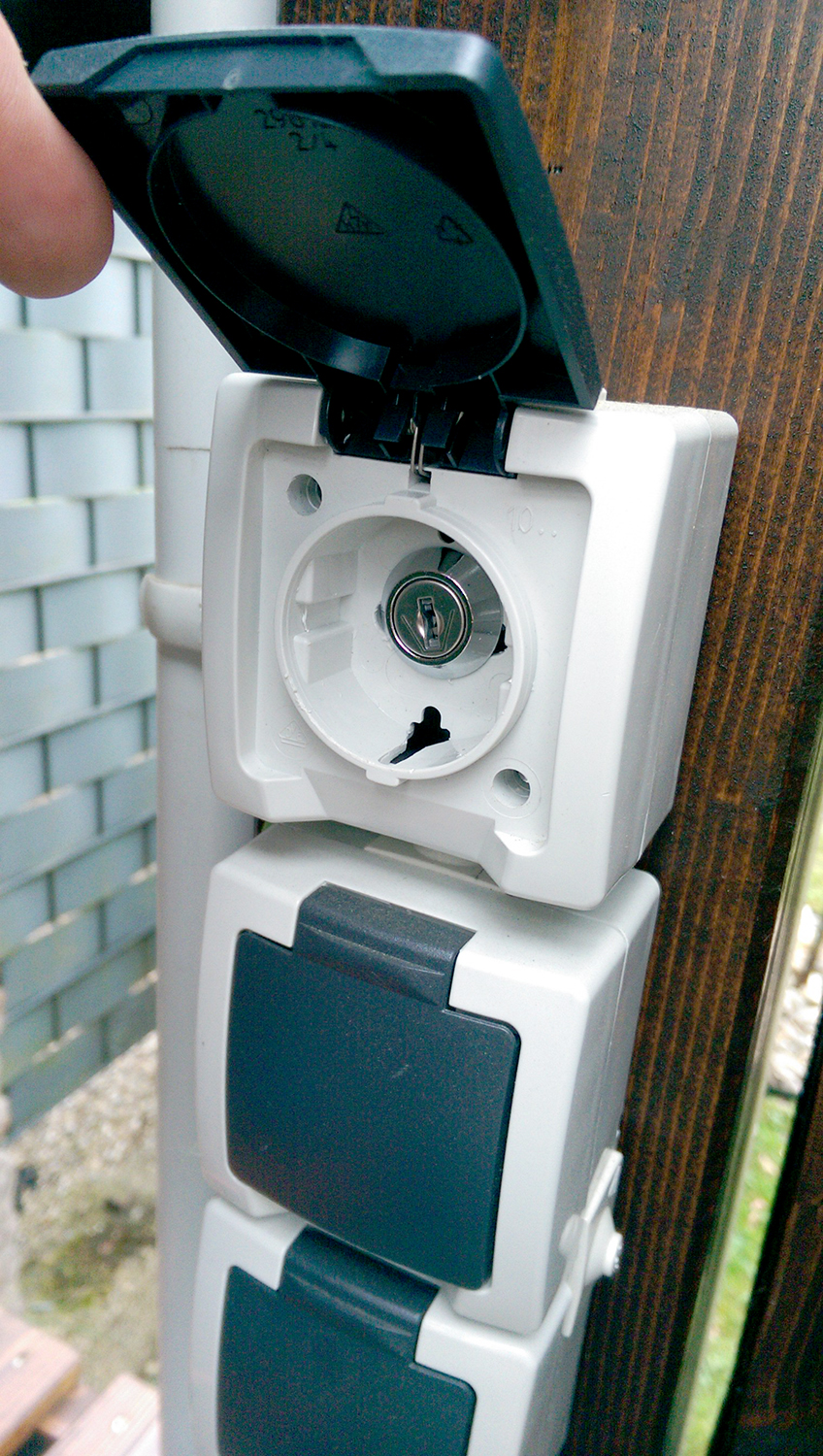

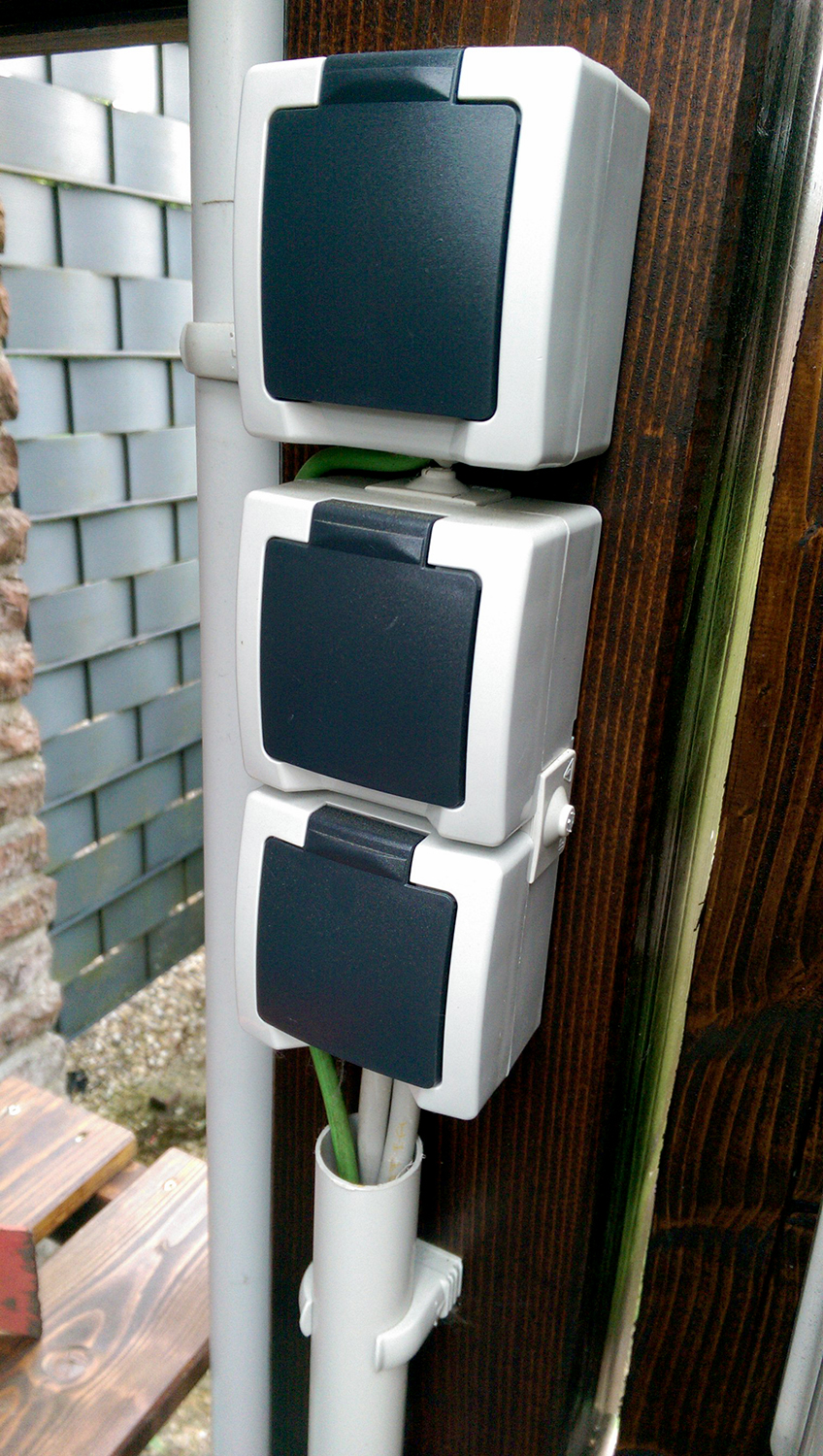

Dann habe ich einen günstigen Schlüsselschalter gekauft (bei einem der großen Elektronikversender, Auchtung: Auf einbautiefe achten!) und diesen getarnt in eine Steckdose eingebaut.

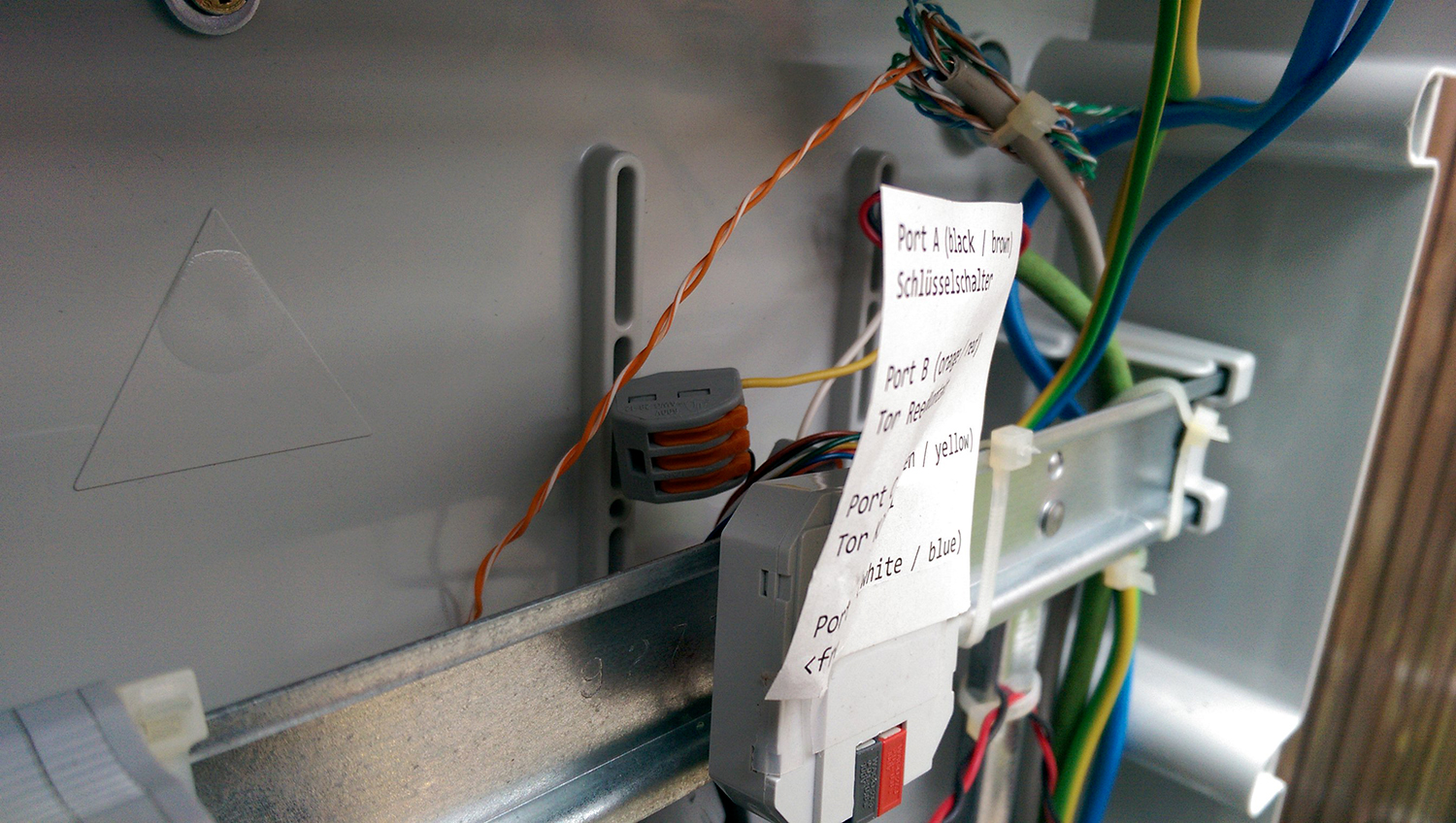

Der Schlüsselschalter verbindet einfach einen Port des Schalteingangs. Und dieser weisst dann den Aktor an zwei Eingänge (also zwei Phasen für die Steckdosen zur Lastverteilung) zu schalten.
So kann ich also nun die Steckdosen manuell per Schalter, oder über den Bus (z.B. per Handy) steuern. Punkt 2 ist damit auch erledigt.

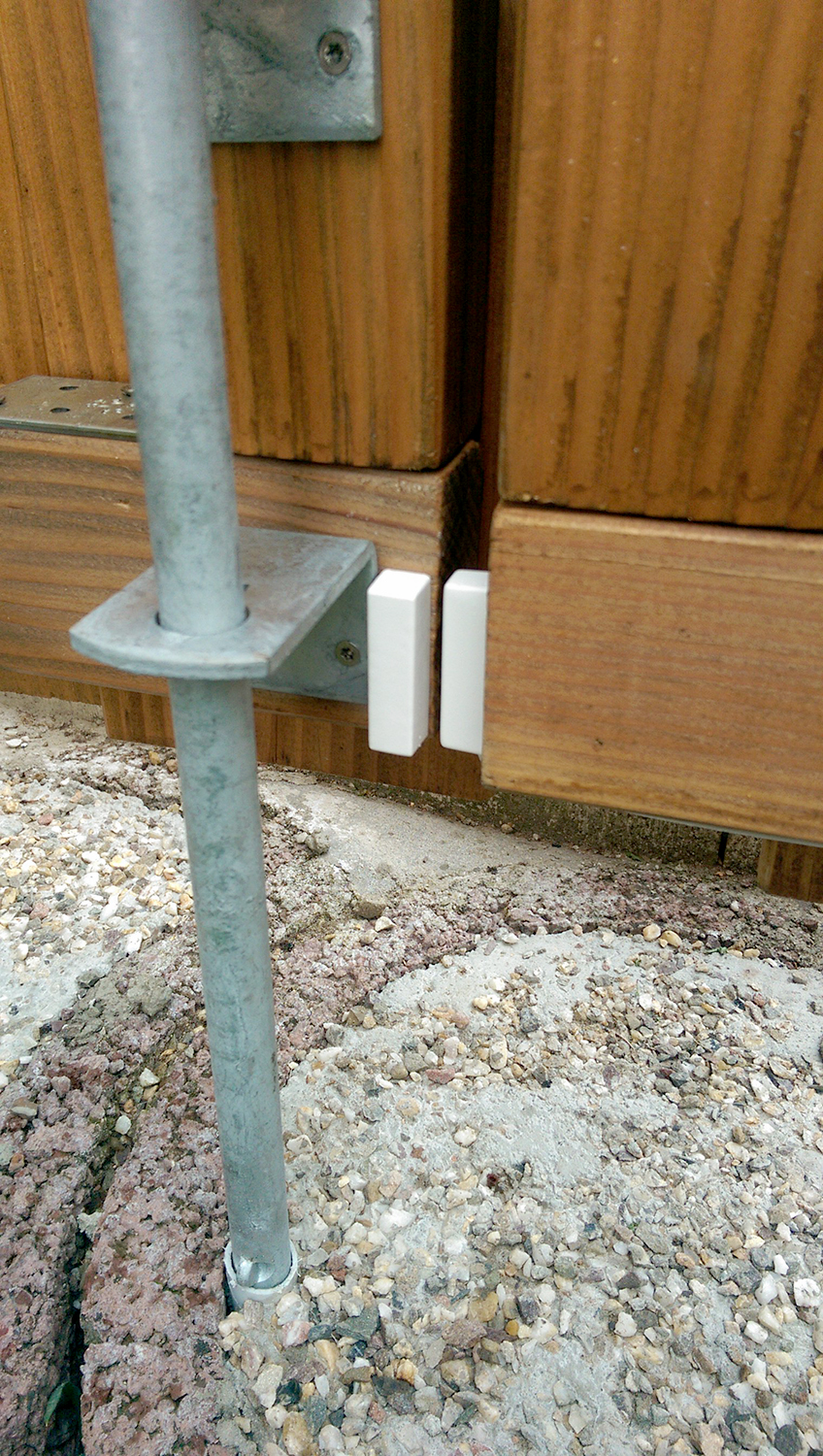

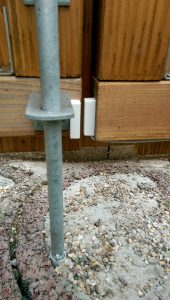

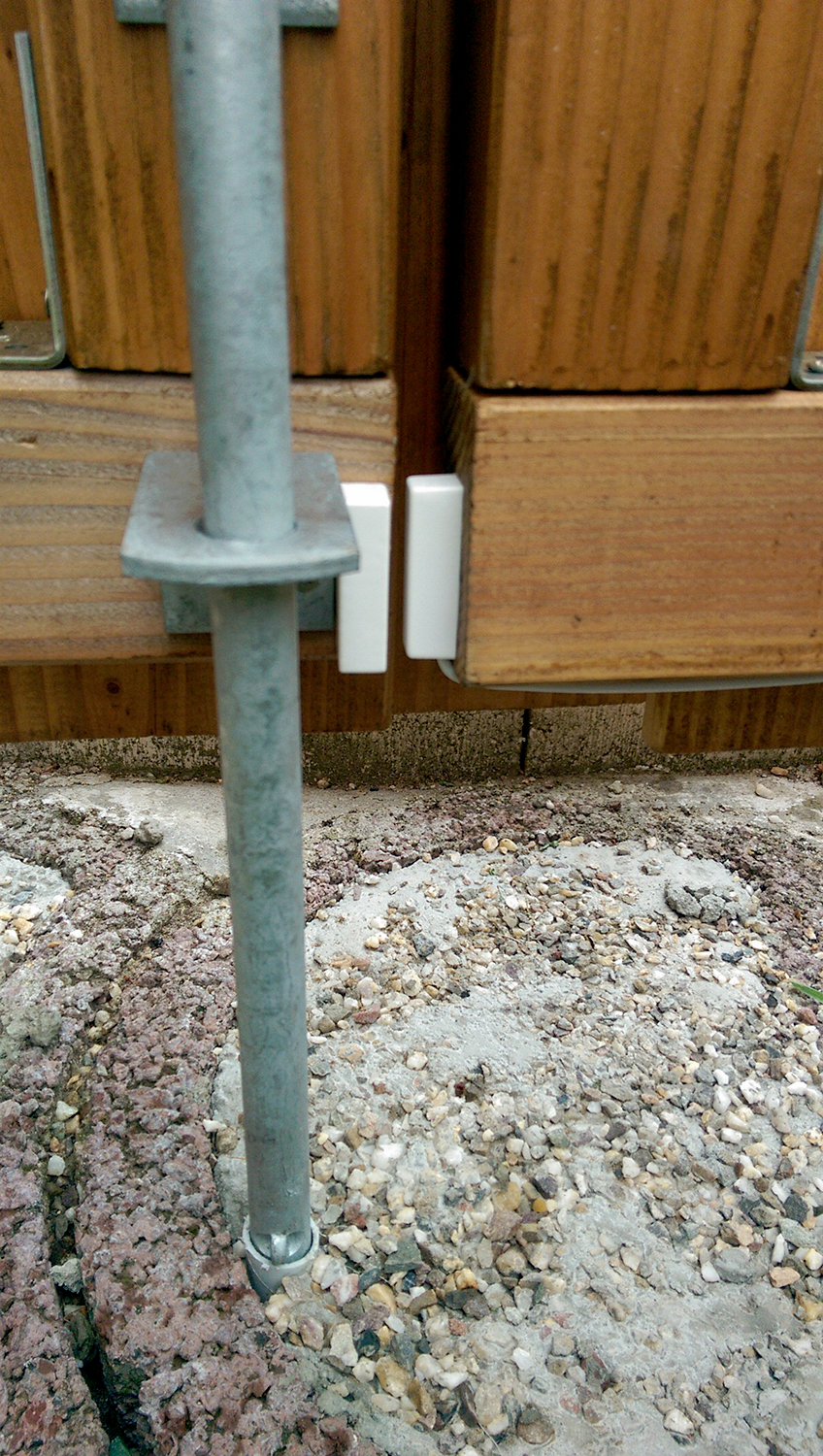

Nun kommt Punkt 1. Obwohl ich nicht wirklich geübt bin Holz zu verarbeiten (Elektro geht viel besser!) finde ich, ich habe ein ganz passables Gartentor hin bekommen. Dies habe ich mit einem simplen, eingeschweissten Reedkontakt (Magnetkontakt) ausgestattet und mit dem für Punkt 2 angeschafften Schalteingang verbunden.
Tor zu = Kontakt geschlossen
Tor offen = Kontakt offen
Das brauche ich jetzt nur noch über den Bus zu signalisieren.
Der aufwändigste Teil an diesem Punkt war tatsächlich eine “schöne” Kabelverlegearbeit.
Somit ist Punkt 1 auch erledigt und meine Elektroarbeiten im Garten erstmal beendet.
Als nächstes werde ich mich dann wohl um eine automatischen Gartenbewässerung kümmern…
