Nachdem nun die fehlenden Teile angekommen sind, das Wetter gut war und ich endlich mal wieder etwas Zeit hatte, habe ich heute den Verteiler und das Magnetventil angeschlossen. Ich stehe ja mit Wasser sehr auf Kriegsfuß, aber – Teflonband sei Dank – habe ich es sofort dicht bekommen.

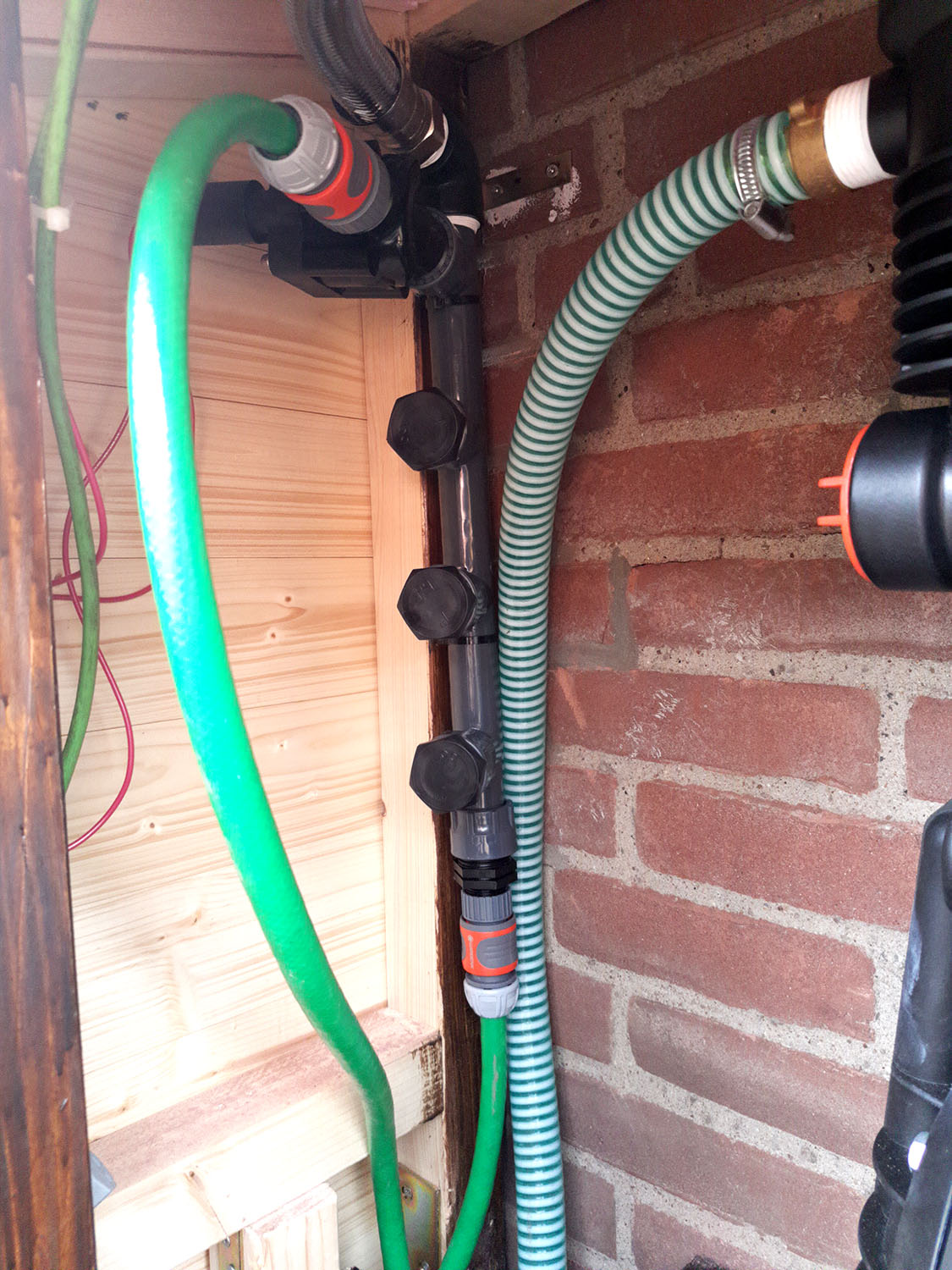

So sieht die Verteilung in meinem Pumpenhäuschen nun aus:
Ganz oben am 90 Grad Winkel die Zuleitung.
Am Magnetventil (erster Abgang) die Tropfer (Zeitsteuerung hatte ich ja schon fertig)
Die 3 übrigen Abgänge sind erstmal verschlossen und werden dann wohl nächstes Jahr aktiviert.
Ganz unten am Verteiler die dauerhafte Wasserzapfstelle.
(ganz links im Bild sieht man die Kabel vom Ventil (rot) welche mit Wago-Klemmen an die vorbereitete Zuleitung angeschlossen wurden)

Und nun habe ich endlich wieder eine automatische Gartenbewässerung! 😉
(zumindest für die Pflanztöpfe)

Ich kann es einfach nicht lassen! Kaum ist ein Projekt fertig (Wasser marsch 1.0) juckt es mich in den Fingern und ich fange das nächste Projekt an, bzw. erweitere das lezte Projekt.
Oder es lag einfach daran, dass ich einen manuellen Mischer für die beiden Anschlüsse von Gardena gekauft habe und daher immer noch keine automatische Bewässerung möglich war (fehlkauf!). 😉

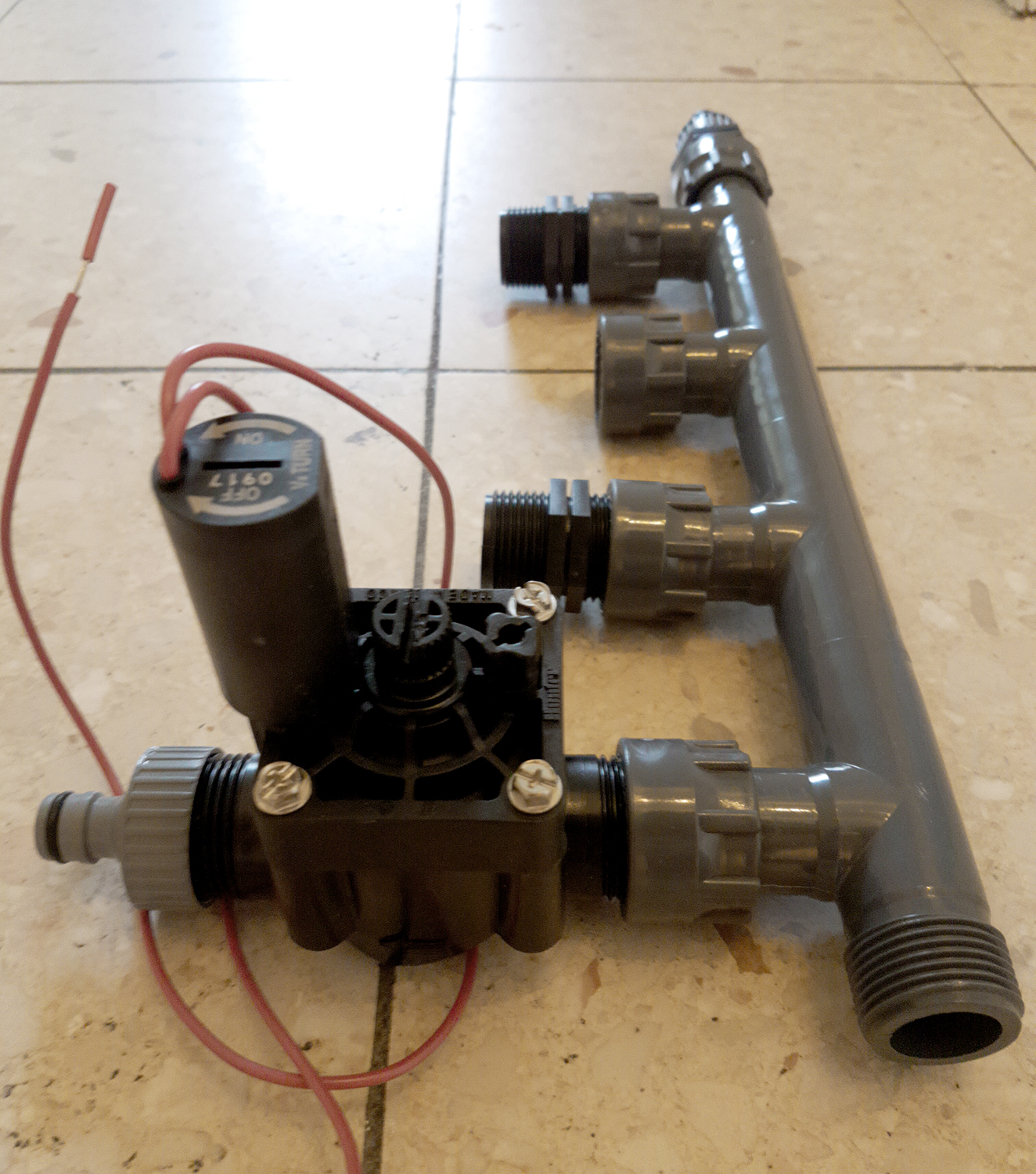

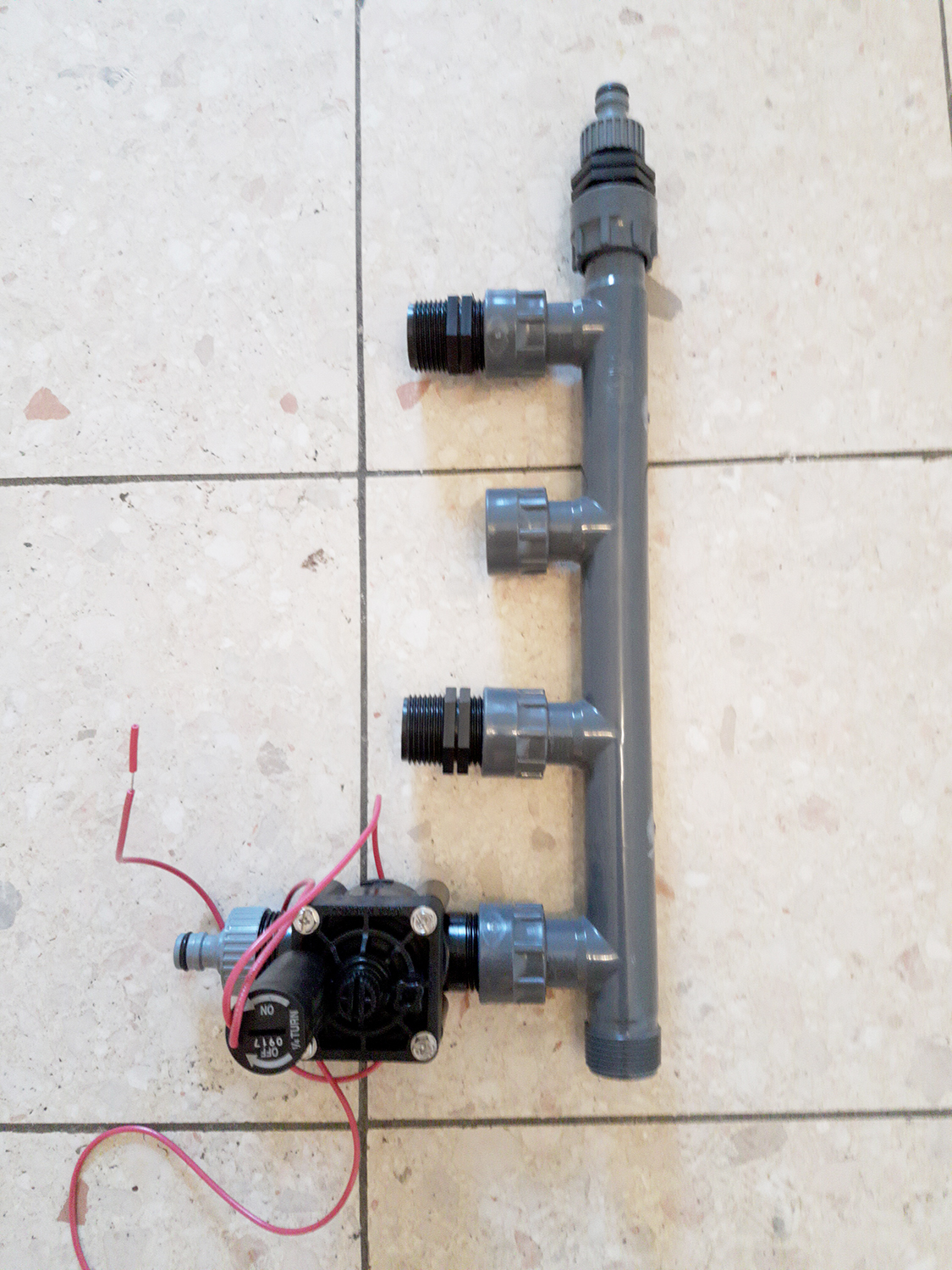

Da ich ja (im Endausbau) auch automatische Versenkregner installieren möchte, habe ich nun schon einmal alle Vorbereitungen dafür getroffen. Im Endausbau möchte ich 4 (automatisch) schaltbare Wasserkreisläufe haben und zusätzlich noch eine manuelle Zapfstelle. Daher habe ich mir einen PVC 4-fach Verteiler bestellt und ein Magentventil sowie diverses Zubehör um die nicht benötigten Abgänge erstmal zu schließen.



Bei den Ventilen musste ich erstmal etwas recherchieren. Eigentlich wollte ich zu einem 24V Magnetventil von Gardena greifen. Jedoch haben diese in diversen Foren nur mäßige Bewertungen bekommen. Ich habe mich daher dazu entschieden ausnahmsweise mal nicht Gardena zu kaufen und bin nach Hunter gewechselt. Es ist ein PGV-101MM-B geworden, das auch mit 24V Wechselstrom funktioniert. Im Endausbau werden es 4 Ventile (1x Tropfer, 3x Sprenger), da ich jetzt nur die Tropfer automatisieren will habe ich erstmal nur ein Ventil gekauft.

Da ich wie schon oft erwähnt mit Wasser auf Kriegsfuß stehe und auch noch einige bestellte Adapter und Stopfen fehlen, habe ich mich erstmal im die Elektronik gekümmert.

Ich habe mir eine kleine Hager Unterverteilung, einen 4-fach Aktor AKK-0416.03 von MDT (meine Hausmarke… 😉 ) und ein 24V Wechselstrom Netzeil von Comatec für Hutschinenmontage gegönnt. Mit der Leistung des Netzteils (1A) sollte es möglich sein 3 Ventile gleichzeitig zu öffnen, so lange ich sie nicht exakt gleichzeitig einschalte. (Einschaltstrom ist höher als offen-halte-Strom) Durch die bereits mehrfach erwähnten Leerrohre im Garten konnte ich schnell und einfach eine KNX-Bus Leitung von der Unterverteilung im Garten in mein Pumpenhaus ziehen. Dort liegt ja auch schon ein 7×1.5 wovon 2 Adern noch unbenutzt waren (Wasser Marsch 1.0). Eine davon wird jetzt Dauerstrom von das 24V Netzteil.

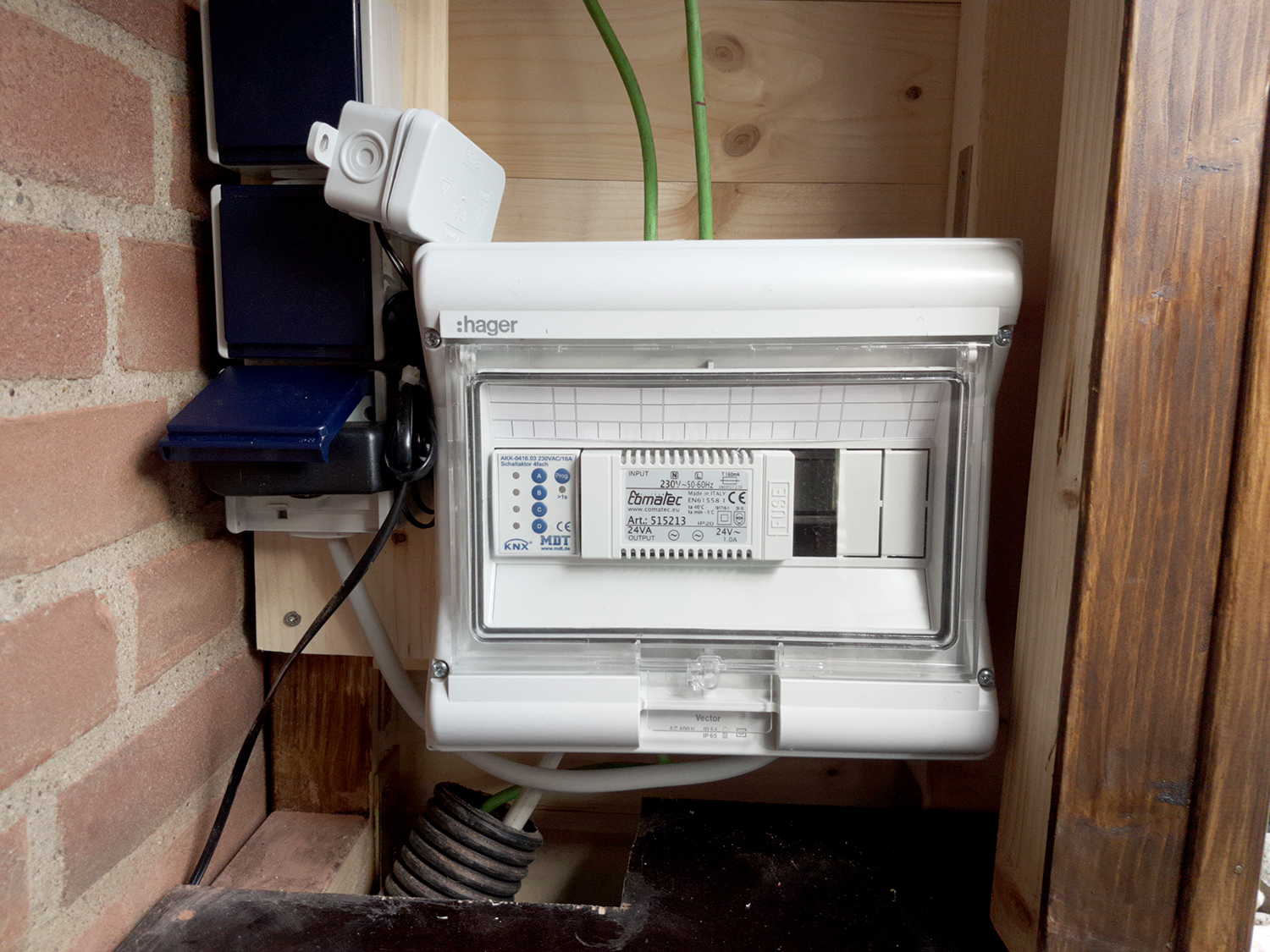

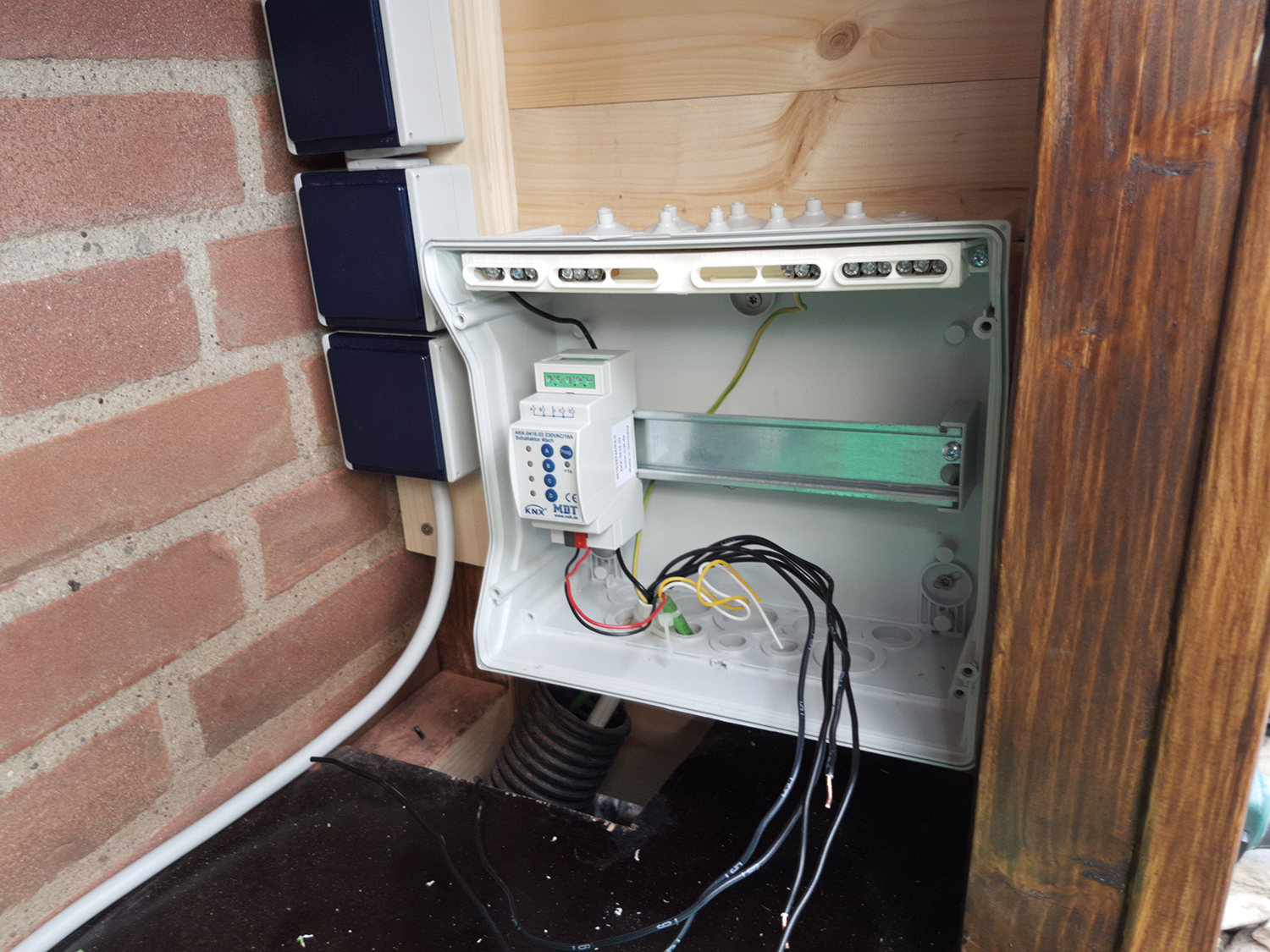

Dann habe ich die Unterverteilung in meinem Pumpenhaus montiert. Die 7×1.5 Zuleitung die bisher direkt in die Steckdosen ging habe ich in die Unterverteilung umgelegt und von dort mit einem 5×1.5 die Steckdosen wieder angeschlossen. In der Unterverteilung habe ich alles mit WAGO-Klemmen verbunden.

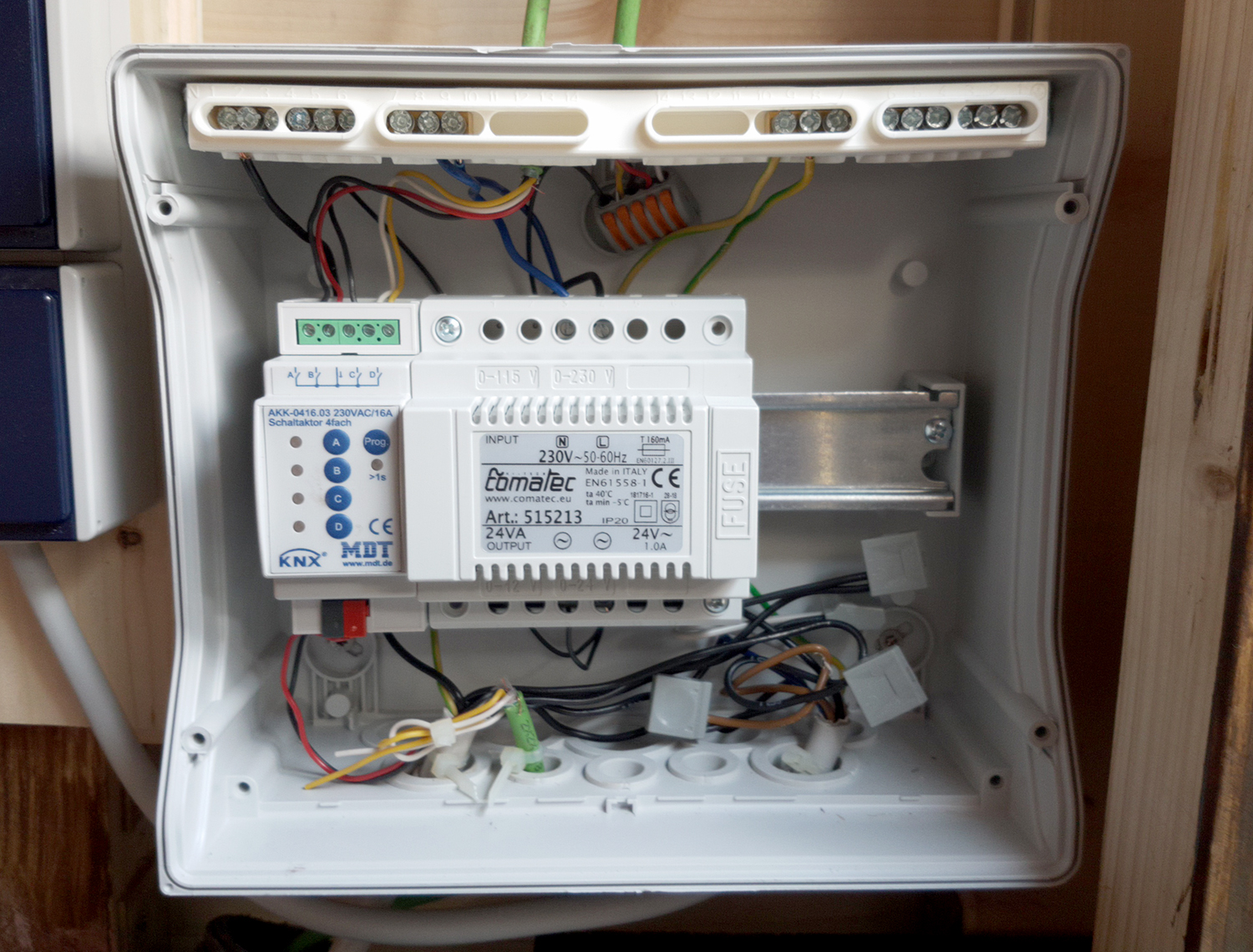

Auf dem zweiten Bild erkennt man die fertige Verdrahtung:

Links der Aktor mit 4 Abgängen (für 4 Ventile) und der einen Zuleitung in der Mitte, die aus dem Netzteil kommt. Unten ist die KNX-Leitung zu sehen.
Rechts neben dem Aktor das 24V Netzteil. Oben ist die 230V Zuleitung und die beiden schwarzen Kabel unten sind die 24V AC. Ein Kabel geht auf den Aktor (Zuleitung) das Andere auf die Wago-Klemme oben. Mangels Material habe ich als Leitung zu den Ventilen noch rumliegende KNX-Bus-Leitung genommen. Da ich aber 5 Adern brauche (4x Phase, 1x Null) habe ich zwei Kabel gelegt. Das sind die beiden grünen Kabel oben.
Unten sieht man die WAGO-Klemmen für die Steckdosen. Null und Erde habe ich oben auf die Leisten in der Verteilung geklemmt.
Da in der Unterverteilung für den Garten schon diverse Sicherungen und ein FI montiert sind, habe ich mir eine weitere Absicherung in der Pumpenverteilung gespart.

Links

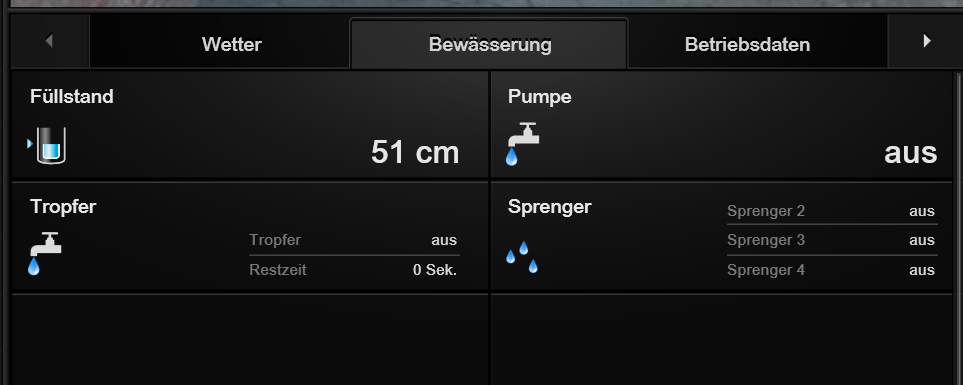

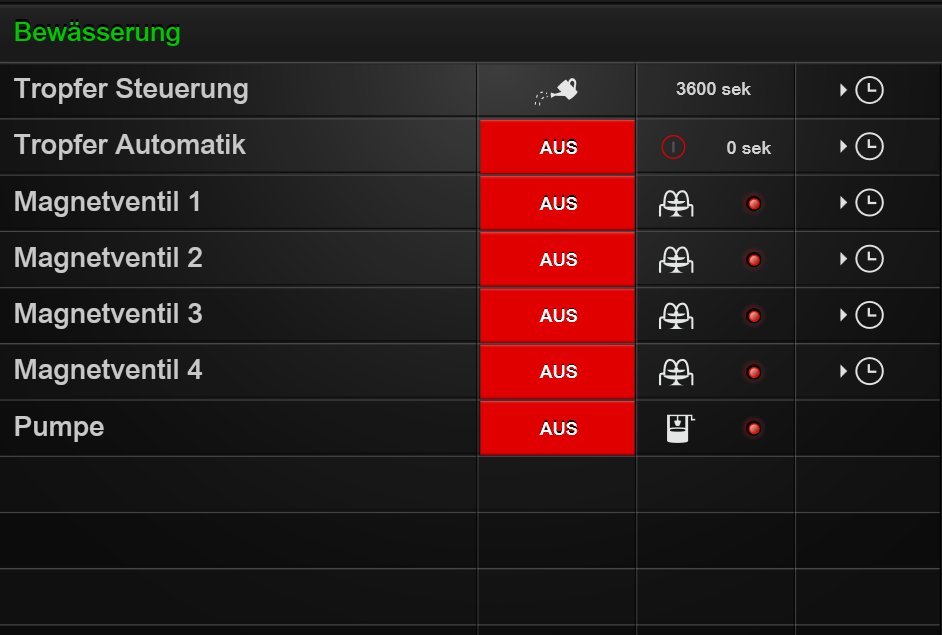

Dann habe ich schon mal die Visualisierung für den Endausbau gemacht. Ich habe einen Zusammenfassungs-Bildschirm entworfen und eine Unterseite für die Einzelsteuerung der Ventile. Im Moment noch zeitgesteuert.



Sobald die fehlenden Teile da sind werde ich mit Version 1.6 wohl den Wasserverteiler einbauen und das Magnetventil tatsächlich in Betrieb nehmen.
Vermutlich werde ich wohl dieses Jahr die Aktion mit den Regnern nicht mehr angehen, darum wird Version 1.8 wohl die Messung der Bodenfeuchtigkeit werden, damit meine Tropfer dann wirklich komplett automatisch ausgelöst werden.
